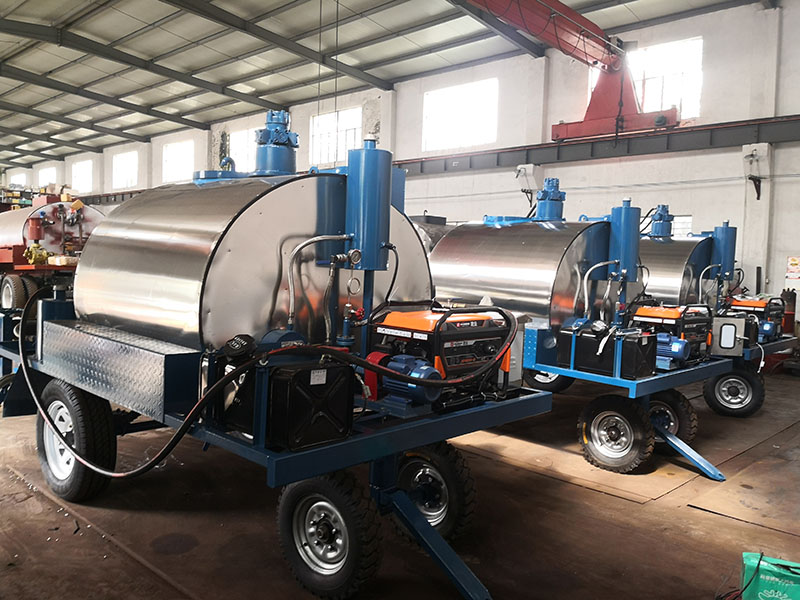

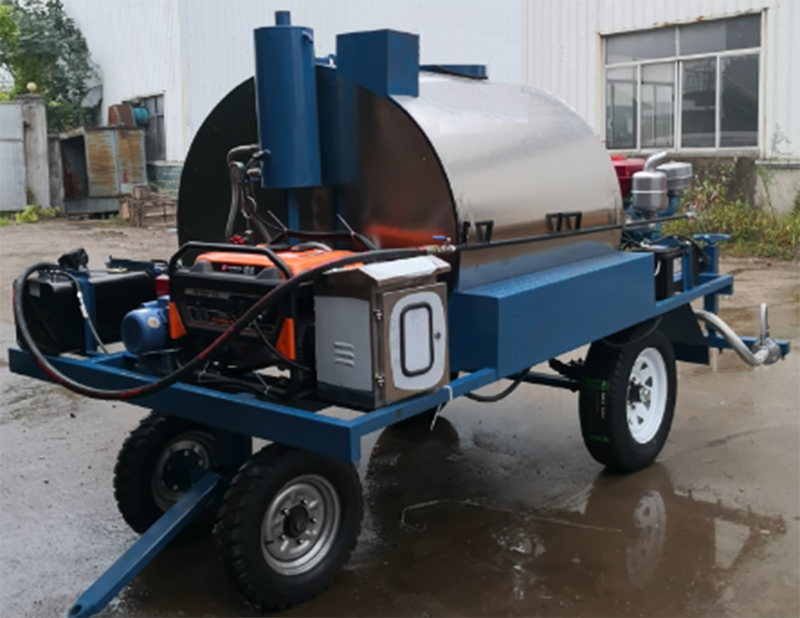

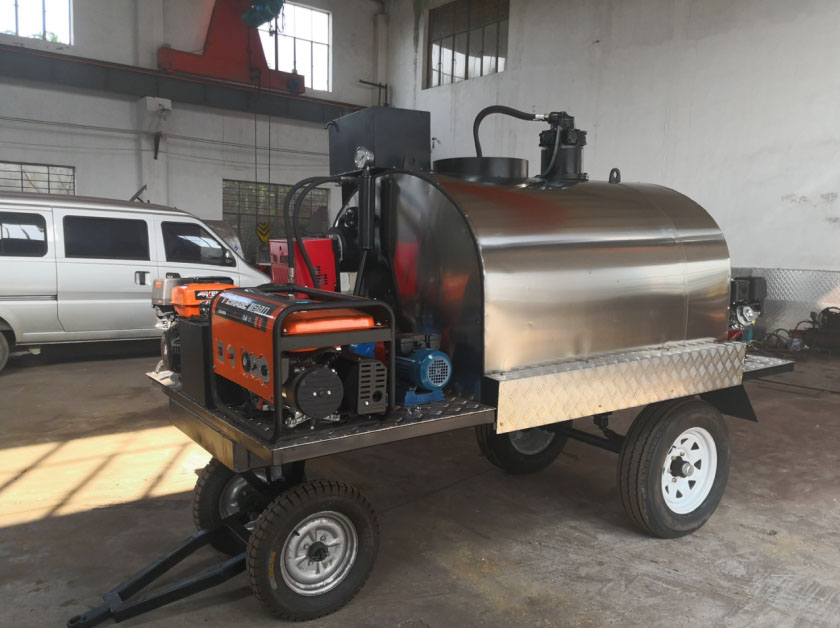

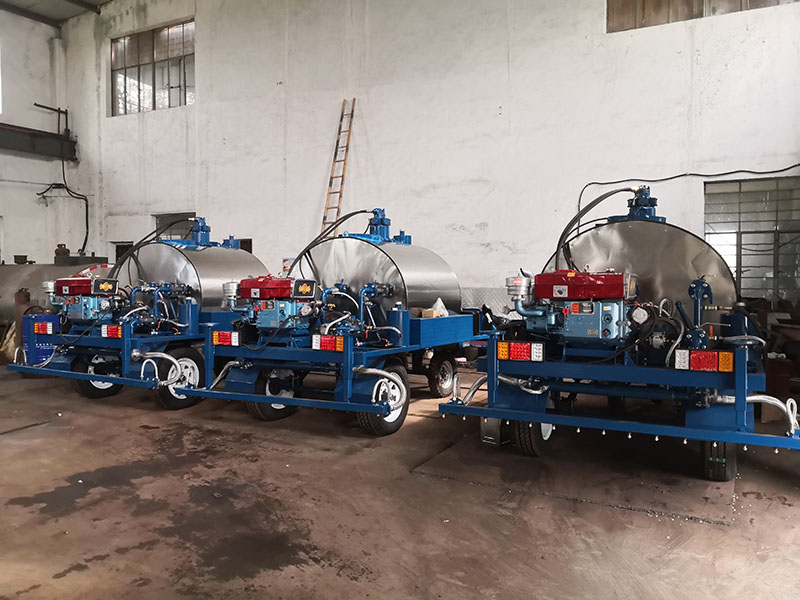

KZ-TLQ1A型拖式瀝青灑布車是適用于瀝青路面小面積施工的專用機械,由瀝青罐、加熱裝置、汽油發電機、動力頭、瀝青泵、導熱油系統、攪拌系統及瀝青灑布裝置構成。

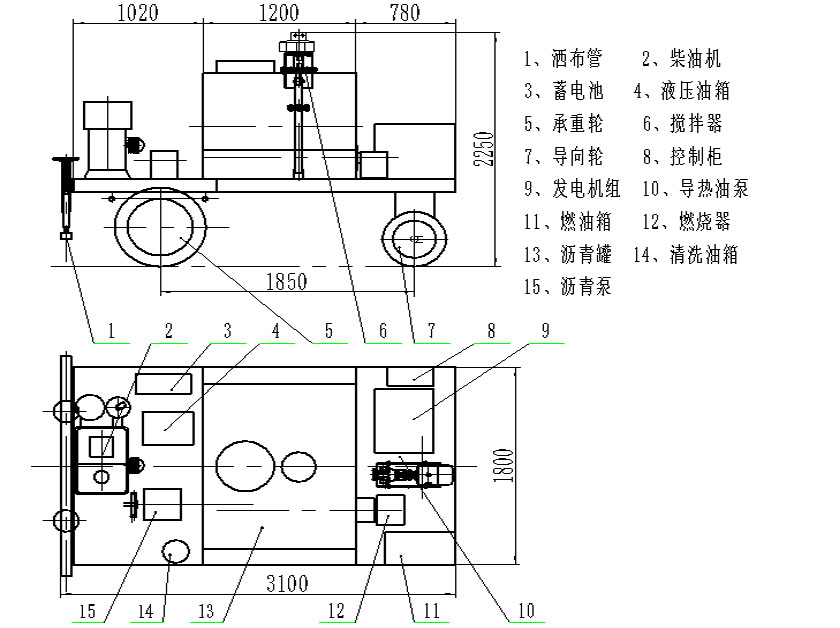

本設備采用雙軸布局,穩定性強。拖車前部安裝發電機組、導熱油泵、燃燒器、燃油箱、導熱油膨脹罐和控制柜;拖車后部部安裝動力頭、瀝青泵、液壓油箱、清洗罐、蓄電池和灑布管,灑布管內有導熱油加熱,利用手輪調節高度,設備還有手噴槍。配備牽引桿,移動方便。
技 術 參 數
零部件名稱 |
型號規格 |
數量 |
KZ-TLQ1 |
外形尺寸(長寬高) |
3.1×1.8×2.2米 |
KZ-TLQ1 |
重量 |
2000公斤 |
瀝青罐 |
1.2立方 |
1 |
瀝青泵 |
200升 |
1 |
燃燒器 |
利雅路40G5 |
1 |
發電機組 |
4千瓦 |
1 |
柴油機 |
15千瓦 |
1 |
攪拌系統 |
意大利合資馬達 |
1 |
液壓系統 |
電磁換向 |
1 |
導熱油系統 |
河北導熱油泵 |
1 |
車架 |
自制 |
1 |
承重輪胎 |
215/75R16 |
2 |
導向輪胎 |
500-12輪胎 |
2 |
鋼板 |
8片 |
2 |
牽引桿 |
自制 |
1 |
燃油箱 |
40L |
1 |
電瓶 |
100Ah |
1 |
灑布系統 |
2.5米噴幅,可升降 |
1 |
手噴 |
8米+5米+2米 |
各1 |
二、操作說明
設備首次使用前,必須對各部件進行檢查,包括機油、燃油、潤滑油等,并按其說明書指導進行加注。
施工前應首先對設備進行檢查(柴油機、傳動機構等),并觀察瀝青箱內瀝青溫度。預先啟動發電機組,開啟燃燒器和導熱油泵,利用導熱油對瀝青泵和灑布噴管進行預熱。如噴灑介質有沉降現象,應啟動柴油機,利用液壓攪拌系統對罐內瀝青進行攪拌,緩解介質的沉積。
采用灑布噴管施工時,預先調整好噴管高度,打開進氣閥和灑布閥,然后啟動柴油機,當柴油機轉速穩定后,關閉進氣閥,緩慢打開油泵進口閥,將回油閥調整至半開狀態,當瀝青從噴嘴噴出后,在根據噴灑情況調整回油閥開度至噴灑效果最佳。
采用手噴作業時,應關閉灑布閥,在根據手噴槍噴灑情況調整回油閥開度至噴灑效果最佳。(各個功能閥的作用見附圖1)
三、清洗作業
施工完畢,必須對瀝青泵及管道進行清洗,否則將影響二次啟動。
清洗作業時,可不關停柴油機,首先關閉油泵進口閥和回油閥,打開進氣閥將管道內的殘余瀝青通過噴管噴出。
當噴管內瀝青基本噴完后,關閉灑布閥,打開清洗閥和清洗回油閥,關閉進氣閥,利用清洗罐內的柴油對瀝青泵進行充分清洗(約2-3分鐘)
最后關停柴油機,同時關閉清洗閥和清洗回油閥(如短期內不再使用,可以打開進氣閥和灑布閥,將留存在瀝青泵內的柴油自流排出,否則會腐蝕瀝青泵)。
四、注意事項
1、牽引時車速不得大于5公里/小時。
2、噴灑熱瀝青時,施工完畢必須將罐內瀝青清空。
3、設備使用后必須清洗,否則將影響二次使用。
4、冬季低溫時將柴油機水箱內冷卻水排空
5、必須定期檢查柴油機、發電機組是否有機油、燃油泄露。
6、必須定期檢查輪胎以及其他緊固件是否松動。
7、傳動部件(皮帶輪)處不得有異物。

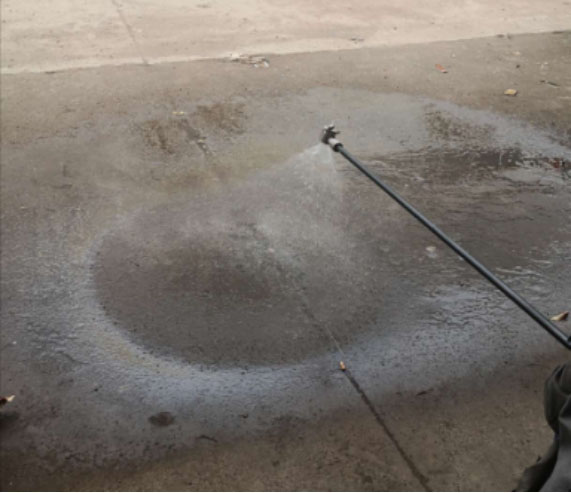

試水效果圖
五、常用工具及易損件
序號 |
名 稱 |
型 號 |
數量 |
安裝部位 |
1 |
活動扳手 |
12” |
1 |
|
2 |
兩用扳手 |
21 |
1 |
噴嘴用 |
3 |
噴 嘴 |
HZKZ-01 |
4 |
后噴管 |
4 |
鈕子開關 |
1021 |
3 |
控制柜 |
5 |
三角帶 |
B1524 |
1 |
柴油機、瀝青泵 |
6 |
柴油機配件 |
|
1套 |
隨機配套 |
7 |
發電機配件 |
|
1套 |
隨機配套 |

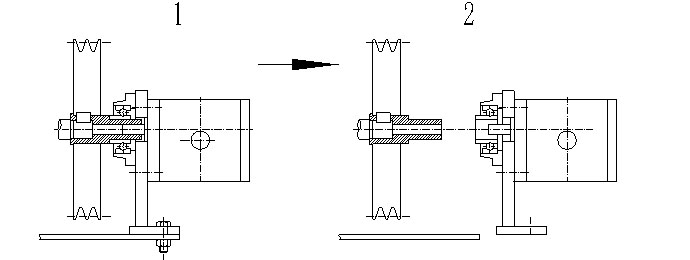

三角帶的更換
更換三角帶時,可先將油泵座的固定螺栓松開,將油泵和座一起拔出,然后將需更換的三角帶取出,換上新帶,最后將油泵和座套入軸中(注意鍵槽方向),再用螺栓固定。
三角帶更換

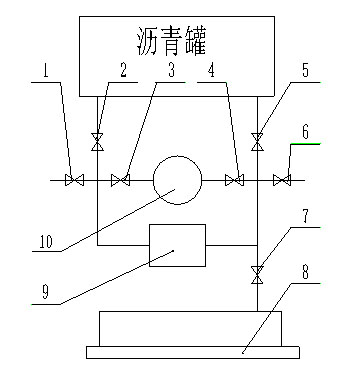

1、進氣閥 2、油泵進口閥 3、清洗閥 4、清洗回油閥 5、回油閥
6、手噴閥 7、灑布閥 8、灑布管 9、瀝青泵 10、清洗柴油罐
各球閥對應功能
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
設備啟動 |
開 |
關 |
關 |
關 |
開 |
關 |
關 |
噴管灑布 |
關 |
開 |
關 |
關 |
關* |
關 |
開 |
手噴作業 |
關 |
開 |
關 |
關 |
半開* |
開 |
關 |
清洗作業 |
關 |
關 |
開 |
開 |
關 |
關 |
關 |
注:帶*者為根據作業情況自行調整
項目名稱 |
主要參數 |
外形尺寸 |
3300×1500×1800(mm) |
容積 |
1.3 m3 |
柴油機 |
常州產 ?15 馬力 |
配套電瓶 |
12v ?80Ah |
瀝青泵 |
河北產 ?12 立方 ?普通型 |
發電機 |
重慶產 ?4 千瓦 ??220v |
后輪型號 |
650-16 |
導向輪規格 |
500-12 |
導熱油泵 |
廣東產 ??3立方/小時 |
燃燒器 |
利雅路40G10 |
柴油箱 |
?40升 |
加熱方式 |
燃燒器加熱 |
控制閥 |
耐高溫球閥 |
噴管提升 |
絲桿+手輪 |
灑布寬度 |
1.8米 |
噴嘴數量 |
10個 ??普通噴嘴 |
手噴桿 |
5米+2米 ?/ ?1支 |
? |
? |
? |
? |
具體配置調整不另行通知 |
|
